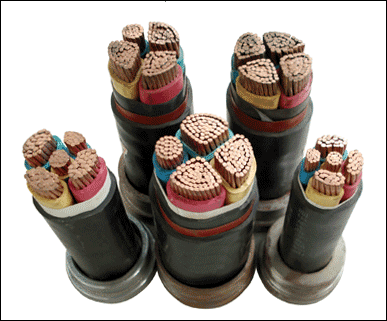

- 商品名稱：YJV?YJLV?YJV22?YJV32?等系列 硅烷交聯聚乙烯絕緣電力電纜
- 添加時間：2023-02-25 09:55:31
- 電 話：0550-7026759
郵 箱：lrdl@ahlrdl.com
●產品標準
本產品按GB12706《額定電壓1kV~35kV擠包絕緣電力電纜及附件》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
●適用范圍
本產品適用于工頻額定電壓0.6/1kV及以下配電網或工業(yè)裝置中固定敷設之用。
●使用特性
工頻額定電壓Uo/U為0.6/1kV。
電纜導體的允許長期工作高溫度為90℃
短路時（長持續(xù)時間不超過5s）電纜導體的允許高溫度：250℃電纜敷設時環(huán)境溫度應不低于0℃。
多芯電纜彎曲直徑徑不小于電纜外徑15倍，單芯電纜彎曲直徑不小于電纜外徑的20倍。
●型號、M稱及用途
型號 | M稱 | 用途 |
YJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 可敷設在室內，隧道及管道中電纜不能承受機械外力作用。 |
YJY | 銅聚交聯聚乙烯絕緣聚乙烯護套電力電纜 鋁聚交聯聚乙烯絕緣聚乙烯護套電力電纜 | 可敷設在室內，隧道、管道及嚴重污染地方，電纜不能承受機械外力作用。 |
YJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 | 可敷設在室內、地下、隧道、礦井。電纜不能承受拉力。 |
YJV23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 | 可敷設在室內、地下、隧道、礦井及嚴重污染地方。電纜不能承受拉力。 |
YJV32 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜 | 可敷設在室內、地下、礦井。電纜能承受拉力 |
YJV33 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 鋁芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套電力電纜 | 可敷設在室內、地下、礦井、嚴重污染地方。電纜能承受拉力。 |
●生產范圍
型號 | 芯數 | 導體標稱截面 mm2 | |
銅導體 | 鋁導體 | ||
YJV YJY |
| 1 | 1.5~800 |
YJV YJY |
| 2 | 1.5~300 |
YJV YJY |
| 3 | 1.5~400 |
YJV YJY |
| 4 | 1.5~400 |
YJV YJY |
| 3+1 | 1.5~400 |
YJV YJY |
| 5 | 1.5~400 |
YJV YJY |
| 4+1 | 1.5~400 |
YJV YJY |
| 3+2 | 1.5~400 |
注：用于交流回路的單芯電纜鎧裝采用非磁性特殊結構，應慎重選用。
●單芯額定電壓0.6/1kV交聯聚乙烯絕緣聚氯乙烯護套電力電纜 YJV、YJLV
標稱截面 mm2 | 絕緣層厚度 | 護層厚度 | 電纜近似外徑mm | 電纜近似重量 kg/km | |
YJV | YJLV | ||||
1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800 | 0.7 0.7 0.7 0.7 0.7 0.7 0.9 0.9 1.0 1.1 1.1 1.2 1.4 1.6 1.7 1.8 2.0 2.2 2.4 2.6 | 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.4 1.5 1.5 1.6 1.6 1.7 1.8 1.9 2.0 2.1 2.2 | 5.6 6.0 6.5 7.0 8.3 9.3 11.0 12.2 13.7 15.7 17.8 19.6 21.8 24.0 27.1 29.9 33.5 37.3 40.0 44.4 | 45 57 74 96 144 210 310 410 530 750 1010 1260 1540 1920 2490 3100 3940 4970 6260 7770 | _-- 41 49 59 81 106 150 190 240 320 420 510 620 760 970 1200 1500 1880 2230 2690 |
●二芯額定電壓0.6/1kV交聯聚乙烯絕緣聚氯乙烯護套電力電纜 YJV、YJLV、YJV22、YJLV22
標稱截面 mm2 | 絕緣 | 無鎧裝電纜 | 鎧裝電纜 | ||||||||
護層 | 電纜 近似 外徑 | 電纜近似重量kg/km | 墊層 | 鋼帶 | 外護層厚度 | 電纜近似外徑 | 電纜近似重量kg/km | ||||
YJV | YJLV | YJV22 | YJLV22 | ||||||||
2*1.5 2*2.5 2*4 2*6 2*10 2*16 2*25 2*35 2*50 2*70 2*95 2*120 2*150 2*185 | 0.7 0.7 0.7 0.7 0.7 0.7 0.9 0.9 1.0 1.1 1.1 1.2 1.4 1.6 | 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.9 2.0 2.2 2.3 | 9.9 10.8 11.7 12.8 15.4 17.6 21.1 23.5 15.5 22.9 25.4 28.3 32.0 35.1 | 105 130 170 220 320 450 660 870 1030 1490 2000 2510 3090 3820 | __ 100 120 140 190 250 340 430 450 650 840 1040 1290 1580 | 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 0. 2 1.2 1.2 1.2 1.2 1.2 | 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.5 | 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.9 2.0 2.1 2.3 2.4 | 14.5 14.5 14.7 15.8 17.9 20.1 23.6 26.0 22.6 5.6 28.1 31.0 34.9 39.2 | 290 300 330 390 530 690 970 1230 1310 1770 2310 2860 3480 4620 | __ 270 280 310 400 490 650 790 740 940 1150 1390 1680 2370 |
●三芯額定電壓0.6/1kV交聯聚乙烯絕緣聚氯乙烯護套電纜 YJV、YJLV、YJV22、YJLV22
標稱截面 mm2 | 絕緣 | 無鎧裝電纜 | 鎧裝電纜 | ||||||||
護層 | 電纜 近似 外徑 | 電纜近似重量kg/km | 墊層 | 鋼帶 | 外護層厚度 | 電纜近似外徑 | 電纜近似重量kg/km | ||||
YJV | YJLV | YJV22 | YJLV22 | ||||||||
3*1.5 3*2.5 3*4 3*6 3*10 3*16 3*25 3*35 3*50 3*70 3*95 3*120 3*150 3*185 3*240 | 0.7 0.7 0.7 0.7 0.7 0.7 0.9 0.9 1.0 1.1 1.1 1.2 1.4 1.6 1.7 | 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.9 2.0 2.1 2.3 2.4 2.6 | 10.4 11.3 12.3 13.4 16.3 18.6 22.4 25.0 24.2 27.2 31.5 35.0 38.9 43.0 49.2 | 130 170 230 290 450 640 970 1290 1580 2200 2970 3730 4570 5660 7380 | __ 124 150 180 260 340 490 630 710 940 1230 1530 1860 2290 2940 | 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 | 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.2 2*0.5 2*0.5 2*0.5 2*0.5 | 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.8 1.9 1.9 2.0 2.2 2.3 2.5 | 14.4 14.5 15.3 16.4 18.8 21.1 24.9 27.5 26.7 29.7 33.8 38.5 42.4 46.5 52.7 | 300 320 380 460 640 860 1230 156 1870 2520 3330 4490 5410 6580 8430 | __ 270 300 350 450 560 760 930 1000 1260 1580 2280 2700 3210 399 |
